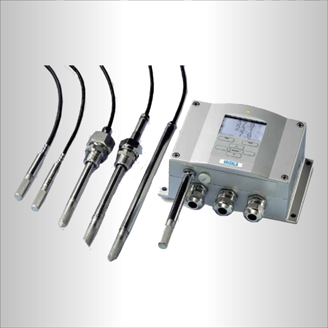

HMT330 系列

适用于苛刻环境湿度测量应用的高精度温湿度测量变送器

产品特点

  • 六种型号满足各种苛刻的工业应用
  • 相对湿度全量程测量,温度测量范围最高可达+180℃(+356℉)(具体与型号有关)
  • 压力最高耐受可达100巴(具体与型号有关)
  • 配置具有卓越精度和高稳定性的第四代维萨拉HUMICAP®传感器
  • 便于操作的图形显示屏和键盘,多语言用户界面
  • 恶劣条件下的卓越性能
  • 良好的化学耐受性,耐腐蚀的IP65/IP66壳体
  • 可追溯至美国国家标准研究所(NIST)的6点校准(含证书)
  • 若每年都在维萨拉服务中心进行校准可获得10年保修期
  • 模拟输出,RS232/485,有线/无线局域网,支持MODBUS协议(RTU/TCP)
  • 兼容维萨拉viewLinc软件




产品概述 技术参数 电气连接 外形尺寸 产品资料 选型表 操作手册 相关视频
      芬兰维萨拉HMT330系列温、湿度变送器采用HUMICAP®湿度传感器,专为侧重于稳定测量和功能要求. 广泛的苛刻工业应用而设计,该仪表表可选配多种方案,满足各种特定应用的具体要求。

久经考验的维萨拉HUMICAP®性能
      HMT330系列产品汇集了维萨拉在工业湿度测量领域40年的丰富经验。经升级后的第四代HUMICAP传感器即使在高湿度或高化学污染环境下也具备精确、稳定的测量性能。

化学清除除功能可最大程度地降低污染物影响
      在高浓度化学品和清洁剂环境下,化学清除功能有助于在校准间隔时间内保持测量精度。化学清除功能可加热传感器以除去有害化学品。该功能既可手动启用,也可在设定间隔时间内由程序启用。

多种安装方式的选择
      各种测量探头、多种安装配件及通用型主电源和直流电源选配方案可使该仪表方便地安装在各种地点和环境中,如墙壁、立柱、管线以及风管等。可采用通过变送器后方接线方式接入输入/输出电缆,这是一项非常有用的功能,对于洁净室安装尤其如此。

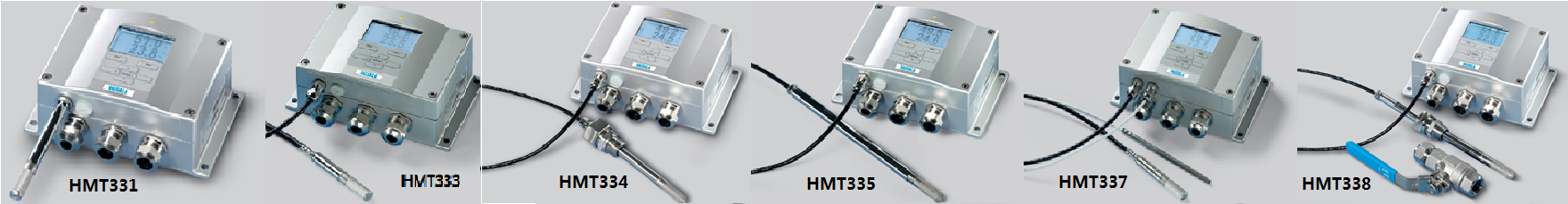

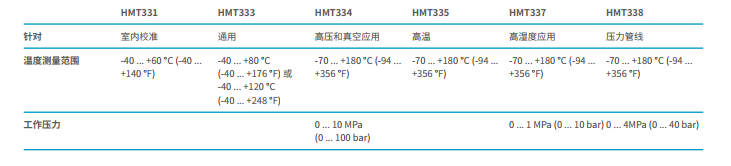

HMT330系列包括六个型号:

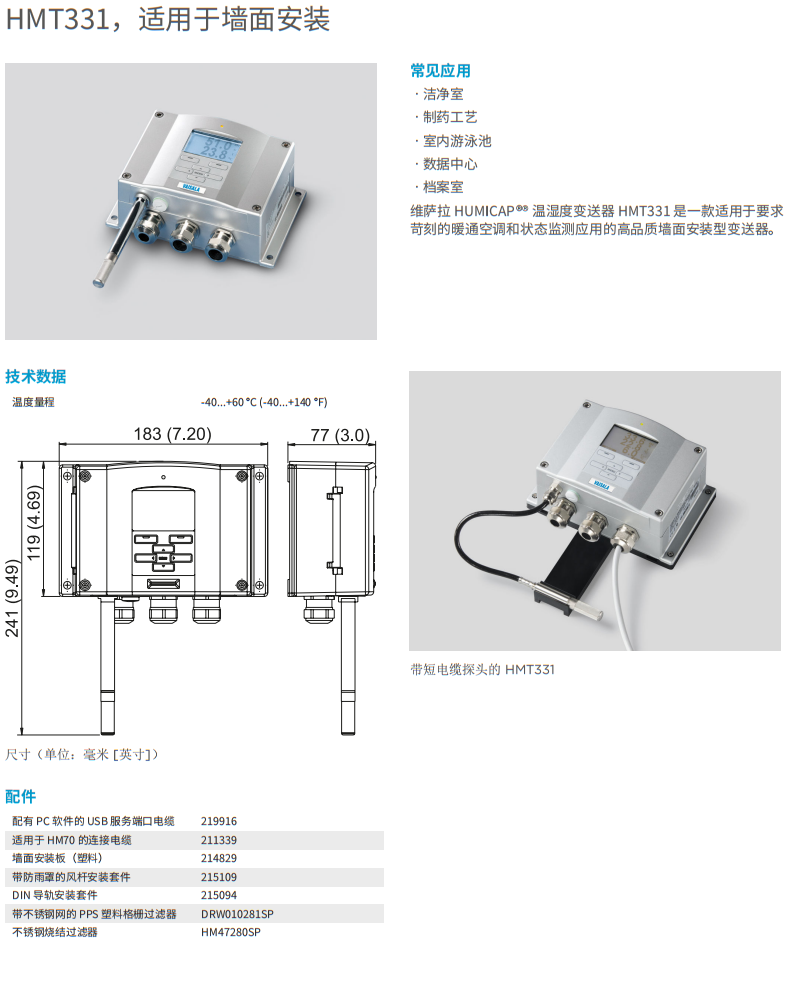

• HMT331适用于墙面式安装应用

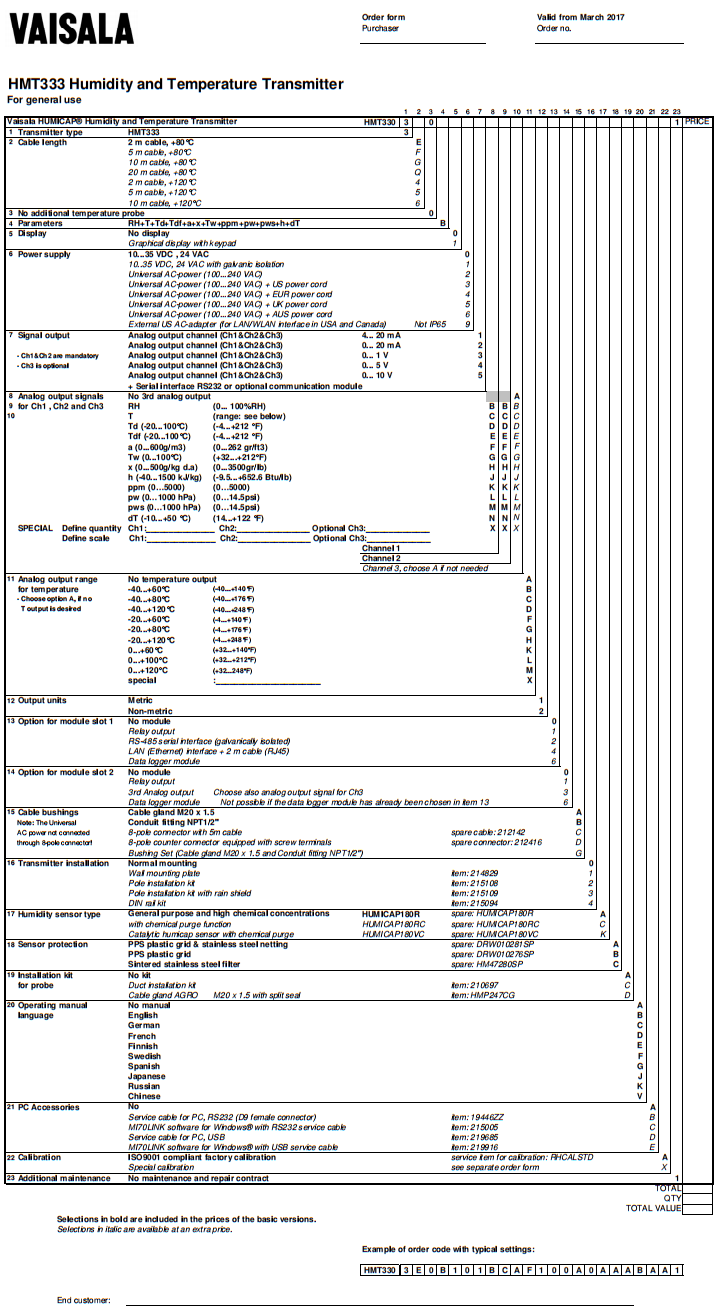

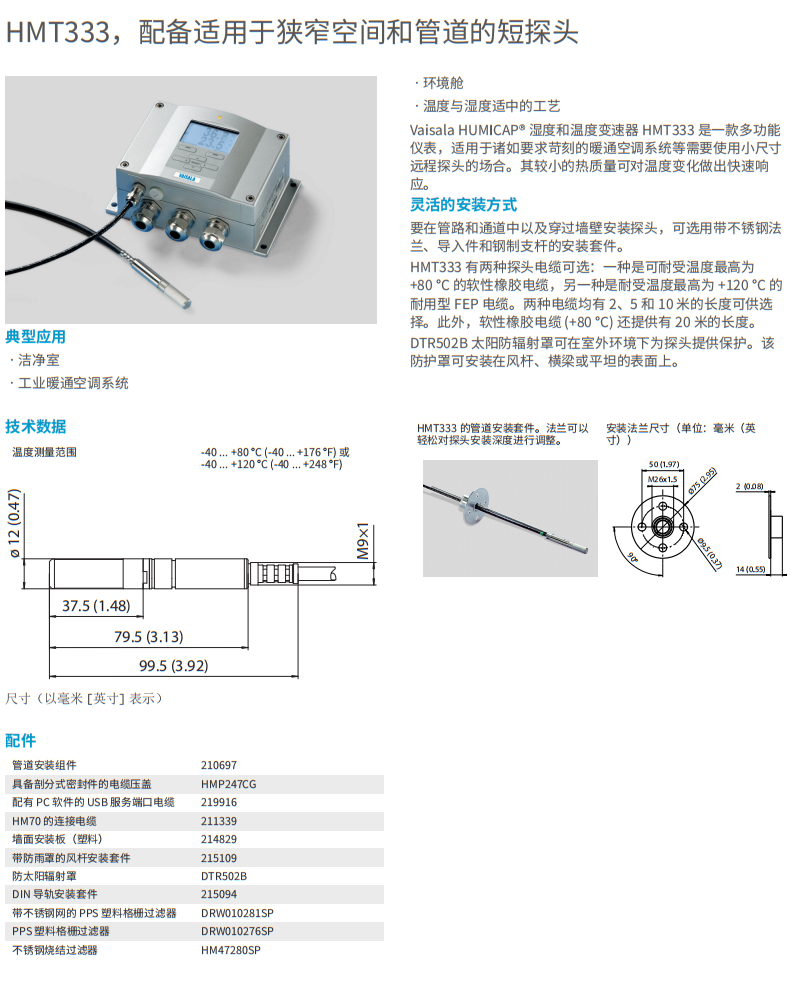

• HMT333适用于管路和狭窄空间

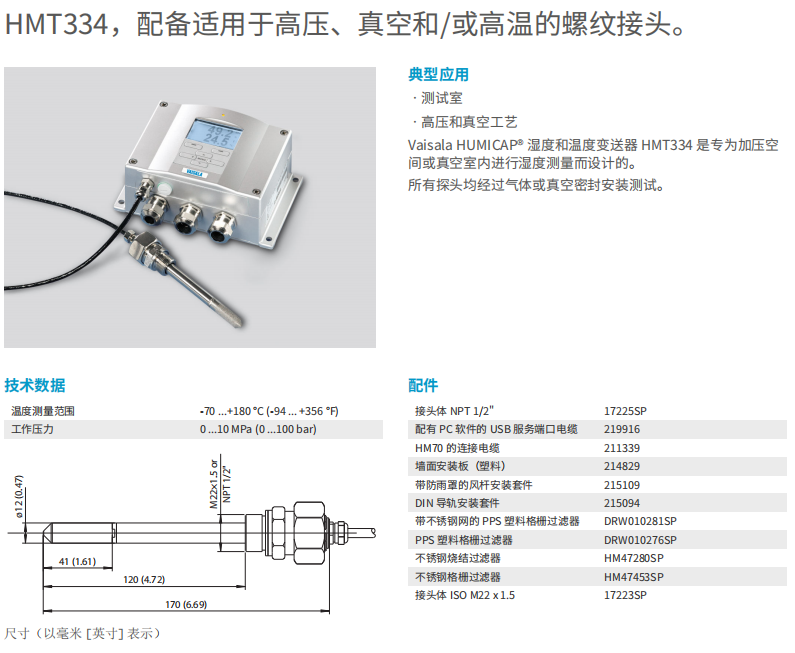

• HMT334适用于高压和真空应用

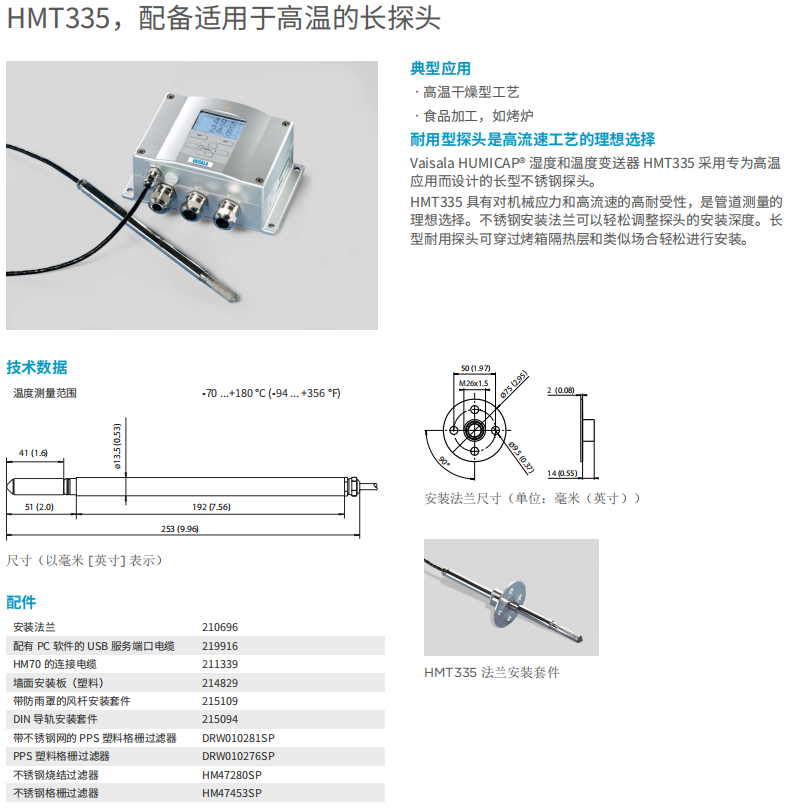

• HMT335适用于高温应用

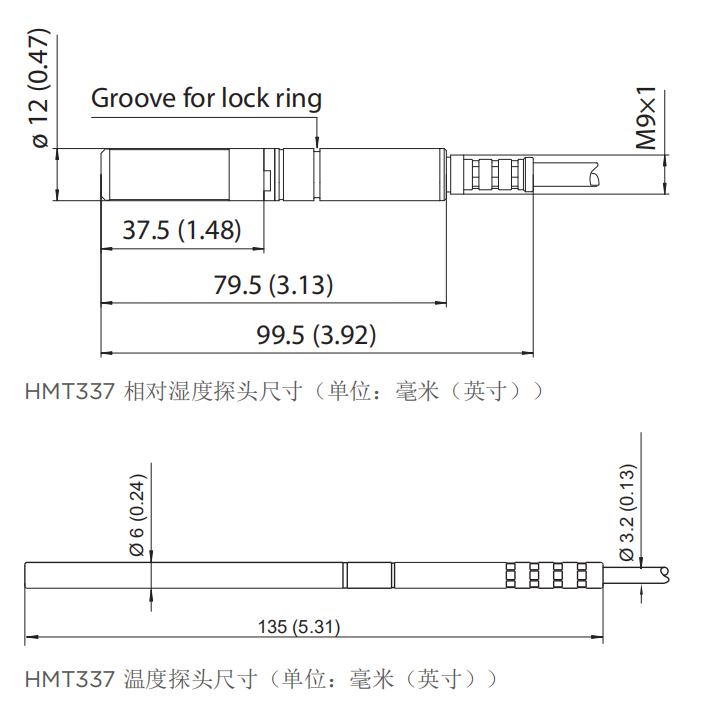

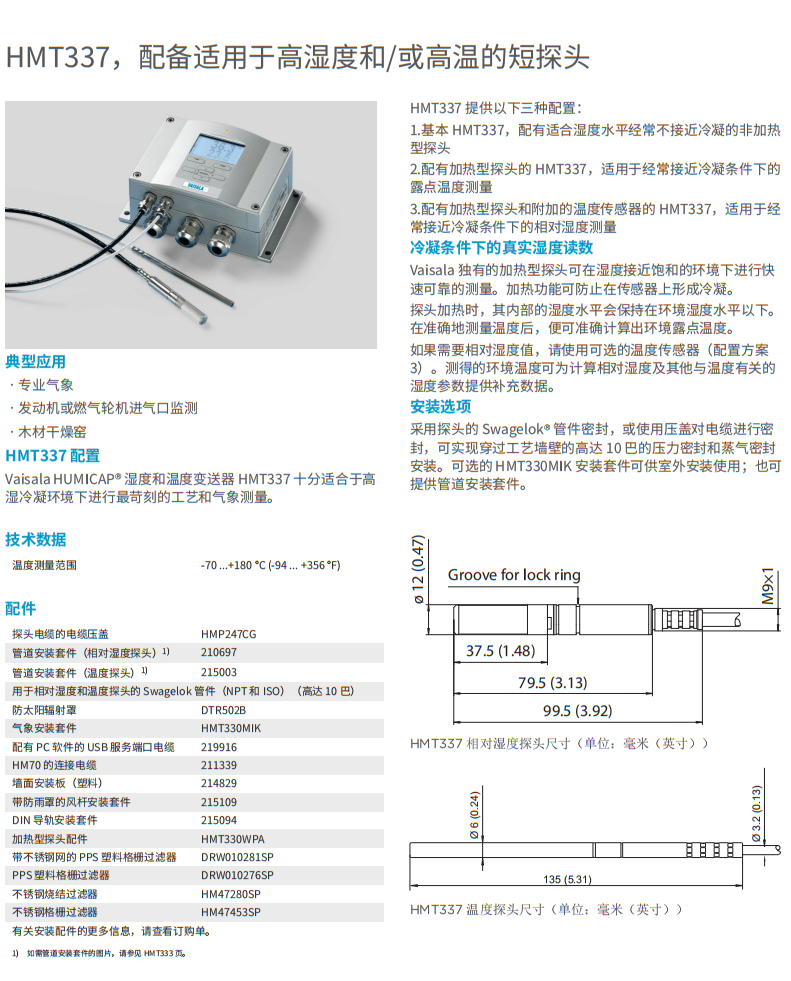

• HMT337适用于高湿应用

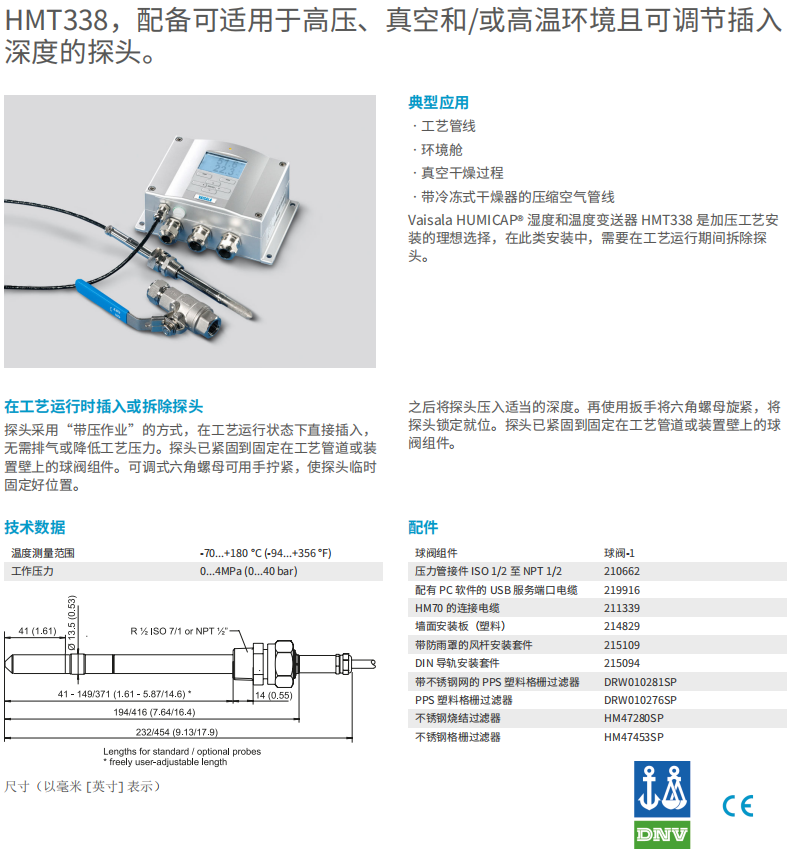

• HMT338适用于压力管线


       该设备可与维萨拉viewLincCMS软件实现无缝集成,该软件符合第11部分/附录11规范要求,并可方便依照GAMP5指引安装使用。

方便使用的测量数据和趋势图形显示屏
      HMT330系列产品采用配有多语言菜单及键盘的大尺寸数字与图形显示屏屏。用户可利用其轻松监测运行数据、测量趋势,以及访问过去一年的测量历史数据。

      配有实时时钟的选配性数据记录模件可生成四年以上的测量历史数据,并可对任意需要的时间或时间间隔放大显示。

     显示报警功能可追踪任何测量参数,并可自由设定上下限值。

多功能输出和数据采集功能
      HMT330可支持多达三种模拟量输出;也可支持电隔离电源和继电器输出。USB连接、RS232和RS485等串行接口均可使用。

      HMT330还可采用MODBUS通信协议,在选配适当连接方式的情况下可进行MODBUS RTU (RS485)或MODBUS TCP/IP (以太网)通讯。

      配有实时时钟和备用电池的数据记录模件模件可确保可靠记录四年以上的测量数据。记录数据可在本地显示屏上查看,也可传输到安装了Microsoft Windows®软件的PC上。变送器还可连接到采用选配性(W)LAN接口的网络上,实现(无线)以太网连接。USB服务电缆可以方便地通过服务端口将HMT330连接到PC上。


灵活的校准
      HMT330仪表在工厂内经过六个湿度点校准,并随附有符合所有相关溯源及合规性要求的校准证书。另外,也可利用手持式HM70仪表进行快速单点现场校准。例如,可在受控环境下使用HMK15盐浴校准器进行两点校准。也可将变送器送交维萨拉进行重新校准或提供经认可的校准服务。

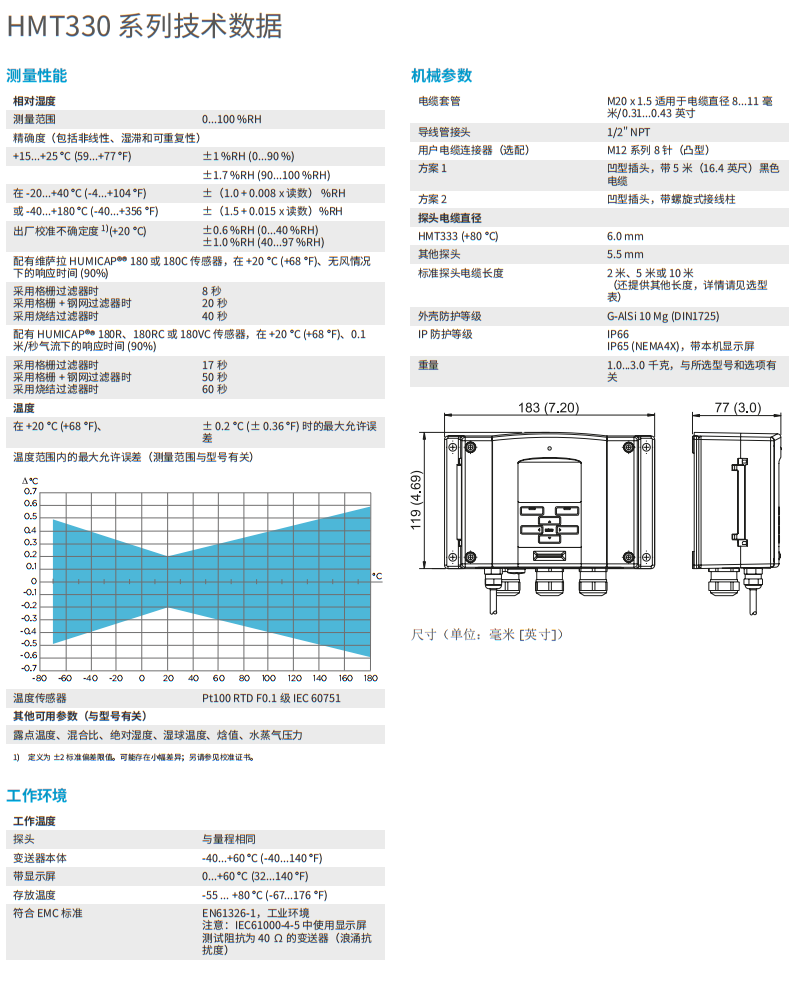

性能



相对湿度(RH



量程

0 ... 100 %RH

最大允许误差(含非线性、湿滞和可重复性)



配有维萨拉HUMICAP® 180180R*

适用于常见应用

配有维萨拉HUMICAP® 180C180RC*

适用于化学清除/加热探头应用

配有维萨拉HUMICAP®180VC

带化学清除功能的催化型传感器

适用于H2O2环境

+15 ... +25(59 ... +77)条件下

±1 %RH (0 ... 90 %)



±1.7 %RH (90 ... 100 %RH)

-20 ... +40(-4 ... +104)条件下

±(1.0 + 0.008x读数) %RH

-40 ... +180(-40 ... +356)条件下

±(1.5 + 0.015x读数) %RH

出厂校准不确定度(+20)

±0.6 %RH (0 ... 40 %RH)



±1.0 %RH (40 ... 97 %RH)

*(定义为±2标准偏差限值。可能存在小幅差异;另请参阅校准证书。)





+20(+68)时的响应时间(90%)

采用格栅过滤器时为8/17**

无风情况下

采用格栅+钢网过滤器时为20/50**

采用烧结过滤器时

40/60**

*推荐使用HUMICAP 180R180RC*

**采用HUMICAP 180R180RC180VC传感器





温度



+20 (+68)时的最大允许误差

±0.2(± 0.36)

温度范围内的最大允许误差(量程与型号有关)



温度传感器

Pt100 RTD F0.1IEC 60751

其他可用参数(与型号有关)



露点温度、混合比、绝对湿度、湿球温度、焓值、水蒸气压力

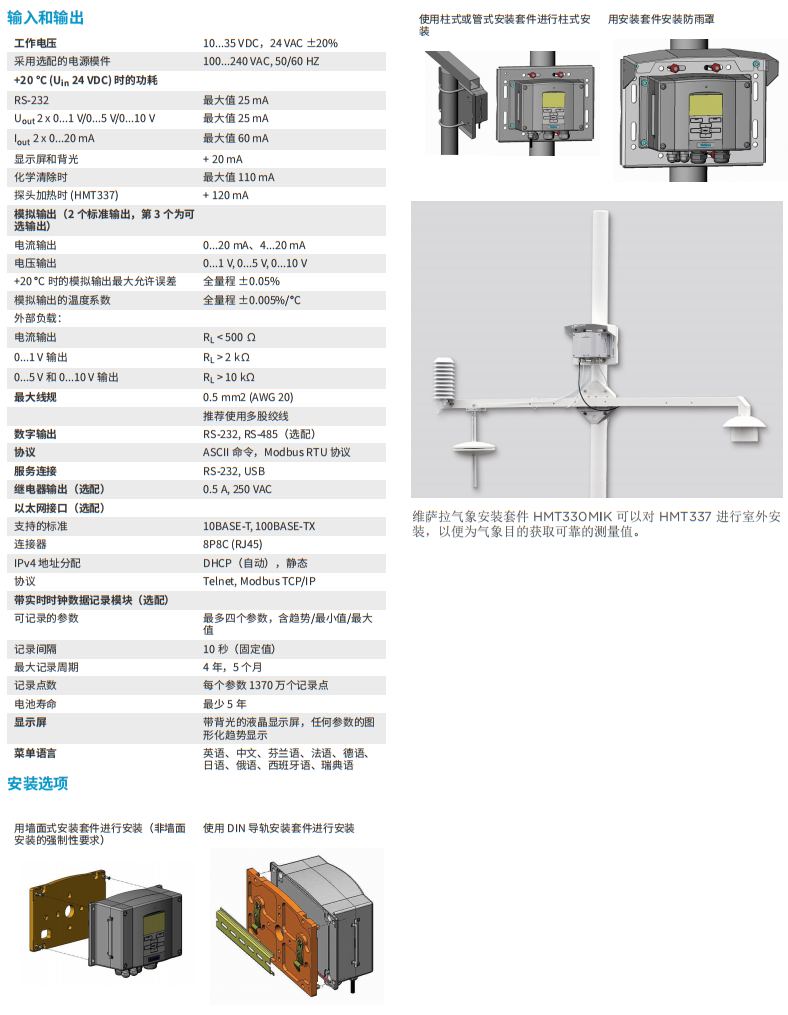

输入与输出



工作电压

10 ... 35 VDC, 24 VAC ±20%

采用选配性电源模件

100 ... 240 VAC, 50/60 HZ

+20 °C (Uin 24 VDC)时的功耗



RS232

最大值25 mA

Uout 2 x 0 ... 1 V/0...5 V/ ... 10 V

最大值25 mA

Iout 2 x 0 ... 20 mA

最大值60 mA

显示屏及背光

+ 20 mA

化学清除时

最大值110 mA

探头加热时(HMT337)

+ 120 mA

模拟输出(2个标准输出,3个为可选输出)



电流输出

0 ... 20 mA, 4 ... 20 mA

电压输出

0 ... 1 V, 0 ... 5 V, 0 ... 10 V

+20℃时的模拟输出

 最大允许误差全量程±0.05%

模拟输出的温度系数

全量程±0.005%/

外部负载



电流输出

RL < 500 ohm

0 ... 1 V输出

RL > 2 kohm

0 ... 5 V0 ... 10 V输出

RL > 10 kohm

最大线规

0.5 mm2 (AWG 20)

推荐使用多股绞线



数字输出

RS232, RS485 (选配)

协议

ASCII命令,MODBUS RTU

服务连接

RS232, USB

继电器输出

(选配) 0.5 A, 250 VAC

以太网接口(选配)



可支持标准

10BASE-T, 100BASE-TX

连接器

8P8C (RJ45)

IPv4地址分配

DHCP(自动),静态

协议

Telnet, MODBUS TCP/IP

WLAN接口(选配)



可支持标准

802.11b

天线连接器型号

RP-SMA

IPv4地址分配

DHCP(自动),静态

协议

Telnet, MODBUS TCP/IP

安全性

WEP 64/128, WPA2/802.11i

认证/加密(WLAN)



开放式/无加密



开放式/WEP



WPA预共享密钥/TKIP



WPA预共享密钥/CCMP(又称WPA2)



带实时时钟的选配性数据记录模件



可记录参数

最多四个参数,含趋势/最小值/最大值

记录间隔时间

10秒(固定值)

最大记录周期

45个月

记录点数

每个参数1370万个记录点

电池寿命

最少5

显示屏

LCD背光显示,任意参数图形趋势显示

菜单语言

英语、汉语、芬兰语、法语、德语、日语、俄语、西班牙语、瑞典语





机械参数



电缆套管

 M20 x 1.5 适用于电缆直径



8 ... 11 mm/0.31 ... 0.43"

导线管接头

1/2" NPT

用户电缆连接器

(选配) M12系列8针(凸型)

方案1

凹型插头,5米(16.4英尺)黑色电缆

方案2

凹型插头,带螺旋式接线柱

探头电缆直径



HMT333 (+80)

6.0 mm

其他探头

5.5 mm

标准探头电缆长度

2米、5米或10



(还提供其他长度,详情请见选型表)

壳体材质

G-AlSi 10 Mg (DIN1725)

防护等级

IP 66



IP65 (NEMA4X),带本地显示屏

重量



与所选探头、电缆和模件有关

1.0 - 3.0 kgs





工作环境



工作温度



探头与量程相同



变送器本体

-40 ... +60 (-40 ... 140)

带显示屏

0 ... +60 (3 2 ... 140)

电磁兼容性

符合EMC标准



EN61326-1,工业环境



注:IEC61000-4-5中使用显示屏测试阻抗



40欧姆的变送器(浪涌抗扰度)
